主页 > 产品展示 > 1064nm激光测照器
型号：LDR20K1

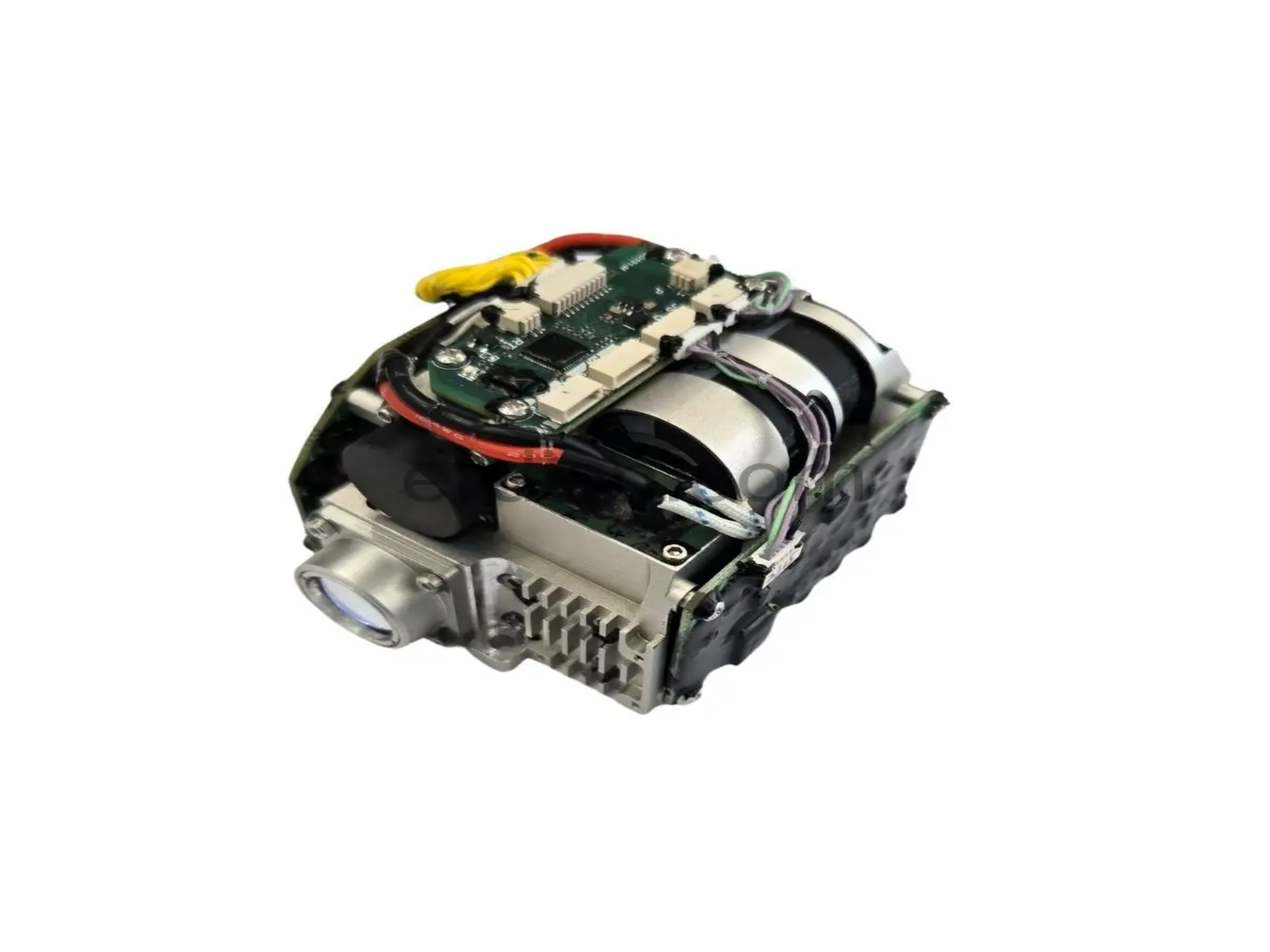

LDR20K1是一款精心设计、轻便紧凑的激光目标指示器和测距仪，在实际应用中表现出卓越的稳定性和性能。它具有体积小、重量轻、远程目标指 示、高精度和强大的环境适应性等特点。它可以向指定目标发射激光束，并通过测量激光的飞行时间来计算精确的距离信息。脉冲能量为20mJ或更高，北约目标测距能力至少为3km，非常适合机载、海上和陆基光电应用中的紧凑型观测系统。为了增加便利性，我们提供RS422上位机测试软件和通信协议，方便用户进行二次开发。
激光目标指示器可通过串行接口实现以下控制功能：
1) 响应激光测距命令，接收到停止命令后可随时停止 测距；
2) 测距期间每个脉冲的输出距离数据和状态信息；
3) Ranging具有距离门控功能；
4) 如果在启动连续测距后未收到停止命令，则将在5分 钟（1Hz）或1分钟（5Hz）后自动停止测距；
5) 可设置辐照模式和编码；
6) 响应激光目标指定命令，根据设定的模式和编码指 定目标，接收到停止命令后可随时停止目标指定；
7) 如果在目标指定开始后没有收到停止命令，则在 目标指定一个周期后自动停止；
8) 每个输出距离值和状态信息 激光目标指定期间的脉冲；
9) 进行开机自检和周期性自检，并输出状态信息；
10) 响应启动自检命令并输出状态信息；
11) 可报告激光脉冲计数的累积数量。
| 参数 | 规格 |
| 型号 | LDR20K1 |
| 工作模式 | 测距、目标标定 |
| 泵源 | 二极管阵列 |
| 激光波长 | 1064nm； |
| 脉冲能量 | ≥20mJ |
| 脉冲能量波动 | 在目标指定周期内，单个脉冲的能量波动不超过平均能量的10%（在2秒发光后测量） |
| 光束发散 | ≤0.6mrad |
| 脉冲宽度 | 10±5ns |
| 激光轴稳定性 | ≤0.05mrad |
| 范围性能 | |
| 频率范围 | 1Hz/5Hz，单次 1Hz连续扫描时间不少于5分钟，中间休息1分钟； b5Hz连续扫描时间不少于1分钟，中间休息1分钟； |
| 最小测量距离 | ≤300m |
| 最大测量距离 | ≥3000m |
| 测距精度 | ±1m |
| 正确测量概率 | ≥98% |
| 测距逻辑 | 首末目标 |
| 目标指定性能 | 激光编码精度：25μs 激光靶标指定频率基准：20Hz 激光目标指定周期： （短周期目标指定）单个目标指定持续时间不少于20秒，间隔不超过30秒，并连续指定目标8个周期。 （长周期目标指定）单个目标指定持续时间不少于47秒，重启间隔不超过30秒，并且连续目标指定持续2个周期。目标指定周期结束后，重新开始连续目标指定前的间隔时间不得少于30分钟。 |
| 激光编码 | 符合MIL-STD-810G系统要求，具有用户自编码扩展功能 能够接收外部同步信号，以控制激光发射进行编码 编码方式：精确频率编码（八种预存周期编码） |

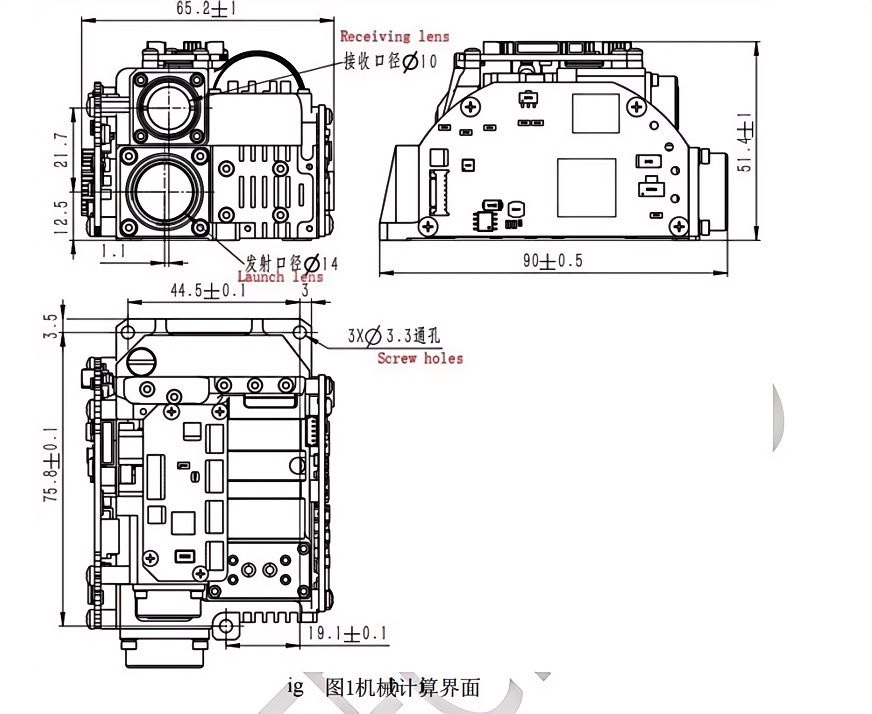

| 尺寸（长×宽×高） | ≤92mm×67mm×53mm |
| 重量 | ≤290g |
| 输入功率要求 | 运行时平均功耗不大于55W，峰值不大于100 W工作电压范围为20V~28V。 |
| 电气保护 | 电路板设计和调整后，涂上三防清漆进行“三防”处理。 |
| 环境适应性要求 | |
| 工作温度 | -40~＋55℃ |
| 储存温度 | -45~＋70℃ |
| 振动要求 | 能够承受飞行振动和起降冲击，所有设备均能承受汽车运输环境条件。 振动是一个扫频，15Hz到33Hz是等位移正弦振动，位移为0.91mm；33Hz到700Hz是等加速正弦振动，加速度为2g。三个方向各振动1小时。 |
| 试样状态 | 产品在冲击时处于正常工作状态，放置在试验台上，产品通电；冲击试验后，产品应能正常工作。 |
| 冲击要求 | 横向轴方向≥10g 垂直轴方向≥10g 纵向轴方向≥10g 环形锯齿波，持续时间11 ms，X、Y、Z轴，每个轴两个方向，每个方向一次，总计18次。 |
| 试样状态 | 产品在冲击时处于正常工作状态，置于试验台，产品通电； 冲击试验后，产品应能正常工作。 |
通信接口：一个TTL级串行端口。 连接器型号和接口定义见表1。

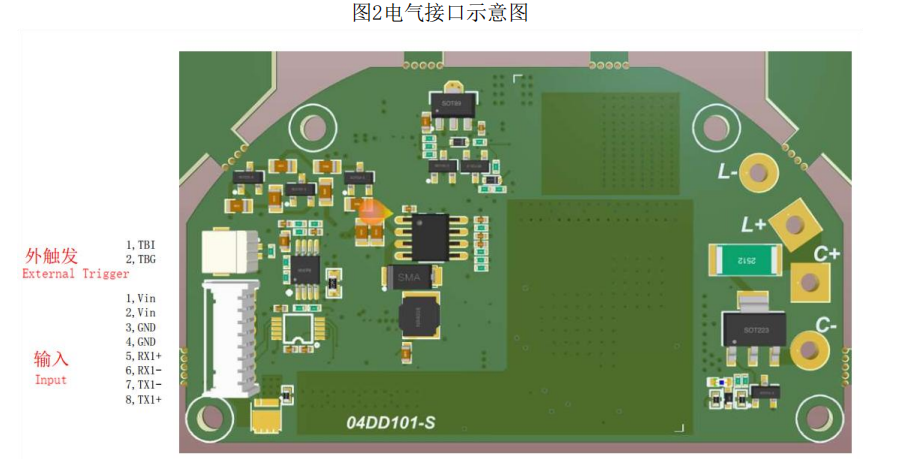

表1 电气接口定义（使用TTL）
| 电源 MOLEX 53048-0810 | ||
| Corresponding Plug MOLEX 51021-0800 | ||
| Pin | 信号名称 | 描述 |
| 1 | Vin | Power Supply + (24V) |
| 2 | Vin | Power Supply + (24V) |
| 3 | GND | Power Supply - |
| 4 | GND | Power Supply - |
| 5 | RX1+ | 上层计算机->激光测量组件+（422-RX+） |
| 6 | RX1 - | 上层计算机->激光测量组件-（422-RX+） |
| 7 | TX1 + | 激光测量组件->上部计算机-（422-TX-） |
| 8 | TX1 - | 激光测量组件->上部计算机+（422-TX-） |
| 外部触发器 | ||
| 1 | TBI | 外部触发器+（脉冲上升沿触发器） |
| 2 | TBG | 外部触发器 |
