型号：LDR25K1

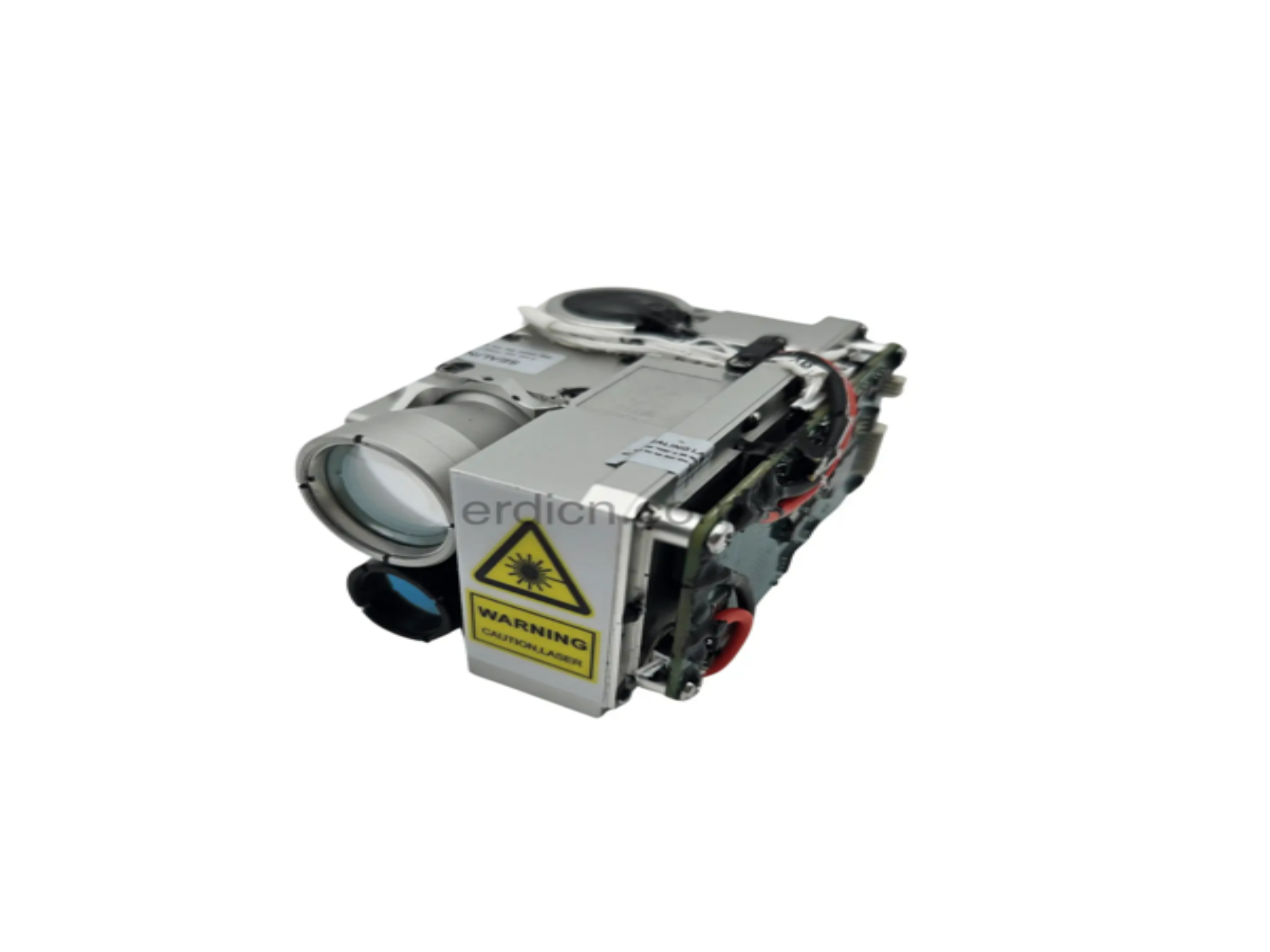

LDR25K1 激光测距仪目标指示器是一款专为追求高精度测距和激光编码标识而设计的前沿设备。有体积小巧轻便，性能稳定卓越，适应性强等特点。LDR25K1重量仅为370 克或更轻，非常便于携带，同时在 5000 米及更远的距离上实现精确测量，而且在目标标识方面也表现出色，有效距离可达 3000 米以上。此外，LDR25K1 还贴心地提供了激光发散角度的个性化定制选项，调整范围为 0.3 至 1 毫弧度。这一特性使其能够灵活适应各种操作环境的需求。该系统严格遵循国际标准，确保在全球范围内具有广泛的兼容性和高可靠性。凭借其出色的耐用性、精确和准确的测量能力以及紧凑便携的设计，LDR25K1 型激光测距标靶指示器无疑已成为专业人士的首选之选。
这款激光测距仪和激光目标指示器具备以下功能：
1）激光测距能力；
2）为空地制导提供激光指示；
3）按照通信协议要求与主机计算机进行通信；
4）配备由用户设定的精确频率编码功能。
| 测距/目标指示参数 | |
| 激光测距和目标指示操作模式 | 立即投入工作 |
| 最大测距距离 | ≥5000m (visibility 10km, target reflectivity 0.2, target size 2.3m x 4.6m) |
| 最小测距距离 | 100m |
| 测距精度 | ±2m |
| 测距逻辑 | 3 目标 |
| 激光目标指示距离 | ≥2000m |
| 测距频率 | 1～20Hz |
| 目标指定频率 | 1～20Hz |
| 准确率（或测量成功率） | 98% |
| 连续测距时间 | 5min(1Hz)/1min (5Hz)/20S（20hz） |
| 连续激光目标指示时间 | 单次激光目标指示器的操作持续时间不得少于 25 秒。再次启动激光目标指示器时，间隔时间不应超过 15 秒。它应能够连续进行 8 个周期的激光目标指示器操作，之后有 30 分钟的待机时间，之后方可再次执行激光目标指示任务。 |
| 编码 | 符合 MIL-STD-810F 的要求；具备用户自定义编码扩展功能。 |
| 激光编码图案 | 具备外部同步信号接收能力。精确的频率编码（八组预先存储的周期性编码格式）； 可定制的编码模式等。 |
| 编码精度 | ≤2.5μs |
| 激光参数 | |
| 激光类型 | LD 泵浦的 Nd:YAG 晶体 |
| 冷却方式 | 被动式冷却，无温度控制 |
| 激光波长 | 1064nm±3nm |
| 单脉冲能量 | ≥25mJ |
| 能量波动 | <10% （能量标准偏差/平均能量值×100%） - 小于 10% （能量标准偏差/平均能量值×100%） |
| 重复率 | 0～20Hz 可调节 - 0 ~ 20 Hz 可调节 |
| 脉冲宽度 | ≥15ns±5ns |
| 光束发散角 | ≤0.5mrad [定制 0.3mrad～1mrad] |
| 激光束轴不稳定性 | ≤0.05mrad |
| 激光启动时间 | 10s |
| 激光安全等级 | Class 4 |
| 环境适应性 | |
| 工作温度 | -40℃~60℃ |
| 储存温度 | -55℃~70℃ |
| 振动和冲击标准 | 符合 MIL-STD-810F 中对机载设备所规定的振动和冲击要求 |
| 电气参数 | |
| 电源电压 | 20～28VDC(typical 24 V) |
| 总功耗 | 待机功耗：≤ 10 W 平均功耗：≤ 50 W 峰值功耗：≤ 80 W |
| 通信接口 | TTL (Standard) |
| 波特率 | 115200bit/s |
| 机械参数 | |
| 重量 | ≤370g |

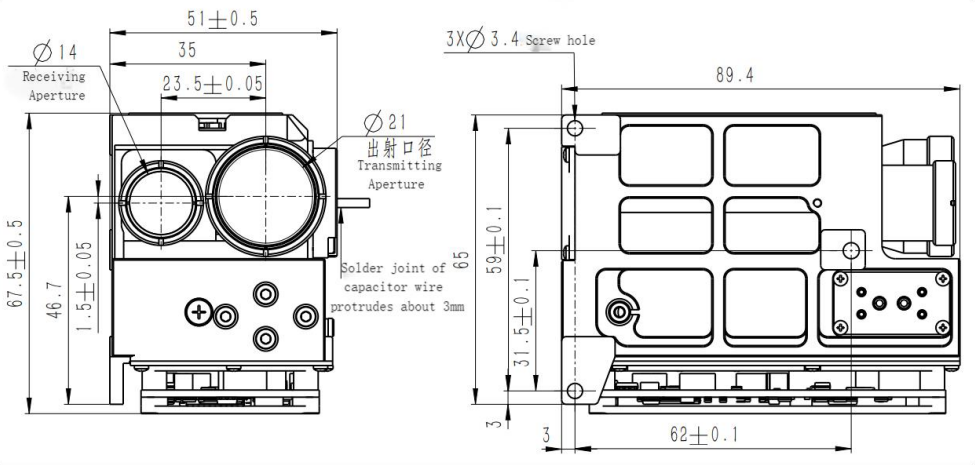

| 尺寸（长×宽×高） | ≤68×52×90 |
| 安装基座与光轴不平行度 | 0.5mrad |
通信接口：单向 TTL 电平串行端口。连接器型号及接口定义见表 1。
表 1 电气接口定义：（采用 TTL）
| 插座：MOLEX 53048-0810 | ||
| 对应插头：MOLEX 51021-0800 | ||
| Pin | 定义 | 描述 |
| 1 | 24V | Power + |
| 2 | 24V | Power + |
| 3 | 24VGND | Power - |
| 4 | 24VGND | Power - |
| 5 | ||
| 6 | TTL_RX | 上部计算机 -> 激光测距仪目标指示器组件 |
| 7 | TTL_TX | 激光测距仪目标指示器组件 -> 上部计算机 |
| 8 | TTL_GND | 串行端口地址 |
