40mJ激光测距仪和激光目标指示器40K2

产品详情

产品描述

型号：LDR40K2

LDR40K2激光目标指示器，可测量目标距离，为高可靠性要求的机载领域激光制导应用提供目标激光指示，具有体积小、重量轻、远距离目标指示、精度高、环境适应性强等特点。

产品参数

参数	规格
型号	LDR40K2
工作模式	测距、目标标定
泵源	二极管阵列
激光波长	1064nm
脉冲能量	≥45mJ
脉冲能量波动	在目标指定周期内，单个脉冲的能量波动不超过平均能量的10%（在2秒发光后测量）
光束发散	≤0.5mrad
脉冲宽度	10±5ns
激光轴稳定性	≤0.05mrad
光轴相对于安装基准的对准误差	方位角≤0.5mrad，仰角≤0.25mrad
跟踪频率	1Hz/5Hz，单次 1Hz连续扫描时间不少于5分钟，中间休息1分钟； b5Hz连续扫描时间不少于1分钟，中间休息1分钟；
最小测量距离	≤300m
最大测量距离	≥5000m
跟踪精度	±2m
正确测量概率	≥98%
测距逻辑	首末目标
目标指定性能	激光编码精度：25μs 激光靶标指定频率基准：20Hz 激光目标指定周期：（短周期目标指定）单个目标指定持续时间不少于20秒，间隔不超过30秒，并连续指定目标8个周期。（长周期目标指定）单个目标指定持续时间不少于47秒，重启间隔不超过30秒，并且连续目标指定持续2个周期。目标指定周期结束后，重新开始连续目标指定前的间隔时间不得少于30分钟。
激光编码	符合MIL-STD-810G系统要求，具有用户自编码扩展功能能够接收外部同步信号，以控制激光发射进行编码编码方式：精确频率编码（八种预存周期编码）
尺寸（长×宽×高）	≤106mm×98mm×48mm
重量	≤450g
电源	激光测距仪和目标指示器的电气和电子组件应与系统电源特性兼容。平均功率不大于80W，峰值功率不大于100W。输入电源为+26V±4VDC（电压波动范围+22V至+30V)，输入电源需要反极性保护。
电气保护	电路板设计和调整后，涂上三防清漆进行“三防”处理。
环境适应性要求
工作温度	-40~＋55℃（保持2小时）
储存温度	-45~＋70℃
振动要求	能够承受飞行振动和起降冲击，所有设备均能承受汽车运输环境条件。振动是一个扫频，15Hz到33Hz是等位移正弦振动，位移为0.91mm；33Hz到700Hz是等加速正弦振动，加速度为2g。三个方向各振动1小时。
试样状态	产品在冲击时处于正常工作状态，放置在试验台上，产品通电；冲击试验后，产品应能正常工作。
冲击要求	横向轴方向≥10g 垂直轴方向≥10g 纵向轴方向≥10g 环形锯齿波，持续时间11 ms，X、Y、Z轴，每个轴两个方向，每个方向一次，总计18次。
试样状态	产品在冲击时处于正常工作状态，置于试验台，产品通电；冲击试验后，产品应能正常工作。

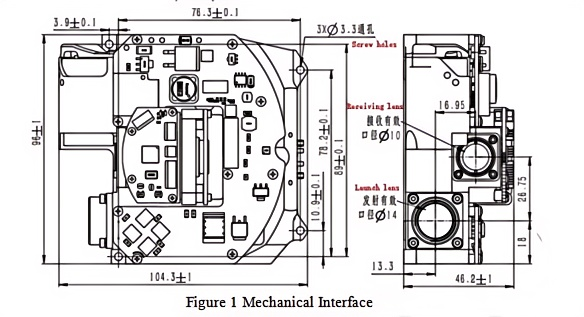

机械尺寸（mm）


通信接口

激光测距仪和目标指示器插座的型号为 J30J-15ZKL，其对应的插头为 J30J-15TJP；交付时必须提供相应的插头。电气接口定义见表 1：

表 1：电气接口定义

Pin	信号名称	备注
P-1	VIN+	26V±4V
P-2	VIN+	26V±4V
P-3	NC	External Sync Positive
P-4	VDD	Software Program Input
P-5	GND	Software Program Input
P-6	ARM_SWCLK	Software Program Input
P-7	ARM_SWDAT	Software Program Input
P-8	NC	External Sync Negative
P-9	GND	26V Ground
P-10	GND	26V Ground
P-11	RS422_TX+	Transmitter + for Rangefinder and Target Designator
P-12	RS422_TX-	Transmitter - for Rangefinder and Target Designator
P-13	RS422_RX-	Receiver - for Rangefinder and Target Designator
P-14	RS422_RX+	Receiver + for Rangefinder and Target Designator
P-15	GND	Signal Ground
注意： 1）激光测距仪/目标指示器的电源设有反极性保护装置。 2）承包商提供插头。

产品资料下载

LDR40K2.pdf
