型号：LDR60K1
LDR60K1 型激光测距仪及指示系统是一款专为追求高精度目标测距及激光编码指示功能的用户设计的前沿设备。它能够在超长距离内实现精准测量，最长可达 8000 米以上，其目标指示的有效覆盖范围也延伸至 5000 米及以上。该产品的显著特点在于其极其轻便的设计，整体重量控制在 700 克以内，使其既小巧便携又性能卓越且稳定可靠。
此外，该系统特别提供了激光发散角的定制功能，调整范围为 0.35 至 1 毫弧度，能够灵活适应不同操作场景的需求。LDR60K1 坚守国际公认的标准，确保在全球范围内具有广泛的适用性和高可靠性。凭借出色的耐用性、精准的测量能力和紧凑便携的设计，LDR60K1 型激光测距仪及指示系统无疑是追求高效准确操作的专业人士的理想之选。
| 测距/目标指示参数 | |
| 激光测距和目标指示操作模式 | 立即投入工作 |
| 最大测距距离 | ≥8000m (visibility 20km, target reflectivity 0.2, target size 2.3m x 2.3m) |
| 最小测距距离 | 300m |
| 测距精度 | ±2m |
| 测距逻辑 | 3 目标 |
| 激光目标指示距离 | ≥5000m |
| 测距频率 | 1～20Hz |
| 目标指定频率 | 1～20Hz |
| 准确率（或测量成功率） | 98% |
| 连续测距时间 | 5min(1Hz)/1min (5Hz)/20S（20hz） |
| 连续激光目标指示时间 | 短周期激光目标标识： 单次照明的持续时间不少于 17 秒，间隔不超过 30 秒，并且连续照明 8 个周期。 长周期激光目标标识： 单次激光目标标识的持续时间不少于 47 秒。当再次启动激光目标标识时，间隔不超过 30 秒，并且能够连续激光目标标识 2 个周期。 在单次长周期或短周期目标标识之后，重新启动的间隔不超过 30 分钟。 |
| 编码 | 符合 MIL-STD-810F 的要求；具备用户自定义编码扩展功能。 |
| 激光编码图案 | 具备外部同步信号接收能力。精确的频率编码（八组预先存储的周期性编码格式）； 可定制的编码模式等。 |
| 编码精度 | ≤2.5μs |
| 激光参数 | |
| 激光类型 | LD 泵浦的 Nd:YAG 晶体 |
| 冷却方式 | 被动式冷却，无温度控制 |
| 激光波长 | 1064nm±3nm |
| 单脉冲能量 | ≥60mJ |
| 能量波动 | <10% （能量标准偏差/平均能量值×100%） - 小于 10% （能量标准偏差/平均能量值×100%） |
| 重复率 | 0～20Hz 可调节 - 0 ~ 20 Hz 可调节 |
| 脉冲宽度 | ≥15ns±5ns |
| 光束发散角 | ≤0.35mrad [定制 0.3mrad～1mrad] |
| 激光束轴不稳定性 | ≤0.05mrad |
| 激光启动时间 | 10s |
| 激光安全等级 | Class 4 |
| 环境适应性 | |
| 工作温度 | -40℃~55℃ |
| 储存温度 | -55℃~70℃ |
| 振动和冲击标准 | 符合 MIL-STD-810F 中对机载设备所规定的振动和冲击要求 |
| 电气参数 | |
| 电源电压 | 20～28VDC(typical 24 V) |
| 总功耗 | 待机功耗：≤ 10 W 平均功耗：≤ 50 W 峰值功耗：≤ 120 W |
| 通信接口 | RS422 (Standard) |
| 波特率 | 115200bit/s |
| 机械参数 | |
| 重量 | ≤650g |

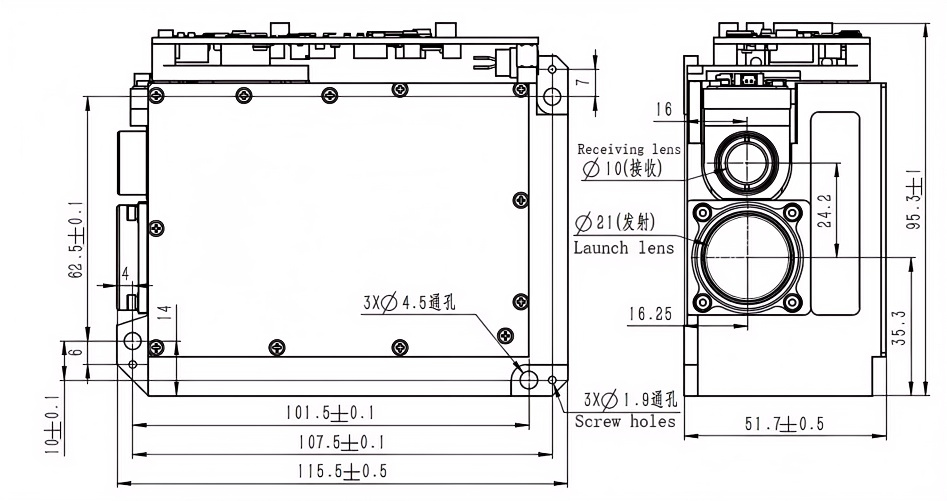

| 尺寸（长×宽×高） | ≤117×97×53 |
| 安装基座与光轴不平行度 | 0.5mrad |
波特率：每秒 115200 位。
激光测距瞄准器靶标指示器的插座型号为 J30J-15ZKP；光电系统端对应的插头型号为 J30J-15TJL（WL150A4）。
激光测距瞄准器的具体信号定义见表 1：
Pin | Signal Definition | Input/Output | Description | Remarks |
1 | +24V | Input | 电源特性符合相关要求。 MIL-STD-810F 标准的要求。 | Power supply |
2 | +24V | |||
3 | +24V | |||
4 | +24V_GND | |||
5 | +24V_GND | |||
6 | +24V_GND | |||
7 | Power-on control + | Input\Output | 查看开机要求 详情请参阅控制部分。 | I/O control |
8 | Power-on control - | |||
9 | RS422_RX+ | Input\Output | 信号电平和驱动能力符合 RS422 接口标准。 特征；特性；特点；显著性；显著点；显著之处 阻抗：120Ω | 发射/接收引脚定义与激光测距仪目标指示器本身相对应。 |
10 | RS422_RX- | |||
11 | RS422_TX+ | |||
12 | RS422_TX- | |||
13 | RS422_GND | |||
14 | 外部同步控制信号 + |
Input | 信号电平和驱动能力 符合 RS422 接口标准。 | 用于控制激光编码的外部同步信号。 |
15 | 外部同步控制信号 - |
