型号：LDR60K2
这款激光测距仪目标指示器采用了独特的光源设计，能够实现高达 60 毫焦耳的激光输出，脉冲宽度大于 10 纳秒，且全部封装在非常紧凑的尺寸内。其初始激光发散角比传统产品小 50。发射器采用了发射与接收共用一个孔径的设计，使得结构紧凑，适用于诸如光电吊舱和车载测距系统等应用。
发射器的主要功能：
1）目标照明引导
2）目标距离测量
3）编码激光输出
4）高电压、高电流和过热保护，电源反极性保护
5）差分信号外部触发功能
| 激光光源的主要参数 | |
激光波长 | 1064nm±1nm |
泵送法 | 半导体泵浦 |
重复率 | 1～20Hz |
输出 | ≥60mj@20Hz |
照射距离 | ≥6km |
脉冲宽度 | 10ns~20ns |
光束发散角 | ≤0.3mrad |
光双稳定性 | ＜0. 1mrad |
脉冲能量稳定性 | <5%(RMS,within one irradiation cycle) |
20Hz 下的运行时间 | 工作 1 分钟，休息 0.5 分钟；8 个循环之后，休息 15 分钟，然后再继续工作。 |
电源 | DC 28V±4V |
| 能量 | 待机功耗≤20W；峰值功耗≤120W |
编码类型 | 内置精确频率编码、可变间隔码，支持伪随机编码 |
编码准确度 | ≤1.5μs@20Hz |
| 测距系统规格 | |
测距模式 | 脉冲测距 |
测距频率 | 1~ 10Hz |
最大测量距离 | > 10Km （3m×3m目标板，能见度> 23公里，目标反射率> 20%） |
最小测量距离 | ≤500m |
测距精度 | ±5m |
测量成功率 | ≥98% |
| 接口和结构 | |
串行端口 | RS422串口，422电平外同步输入，0-5V外同步照射 |

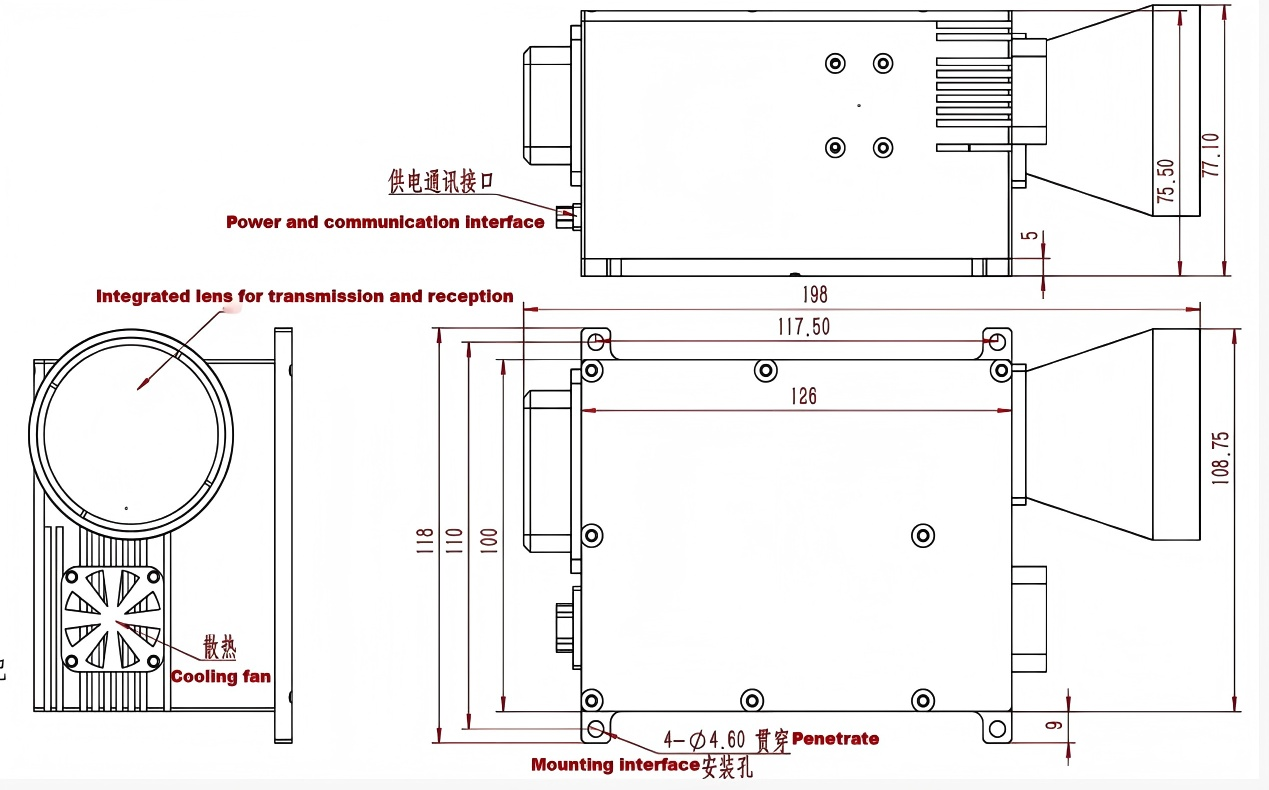

| 产品尺寸 | ≤198X109X75.5毫米 |
| 重量 | ≤1400g |
| 冷却方式 | 空气冷却 |
| 环境适应性 | |
| 工作温度 | -40℃ ～+60℃ |
| 储存温度 | -50℃ ～+75℃ |
| 振动 | 满足MIL-STD-810G规定的频率范围和功率密度要求（频率5Hz至500Hz，持续时间12分钟） |
| 冲击 | 满足 MIL-STD-810G 的功能冲击要求 |
1.电气连接方式为接头J30J-21ZKP和J30J-04ZK，电缆定义如下：
表1 J30J-21ZKP接口定义
J30J-21ZKP | ||||
PIN码 | 身份查验 | 说明 | 信号方向 | 其他 |
1 | TX+ | RS422发送端+ | 产出 | RS422通讯接口 |
2 | TX- | RS422发送端- | 产出 | |
3 | RX+ | RS422接收端+ | 输入 | |
4 | RX- | RS422接收端- | 输入 | |
5 | 地电位 | RS422参考地 | 地电位 | |
6 | 恩+ | 电源启用端 | 24V电源启用开关 | |
7 | EN- | 电源启用端 | ||
8-13 | 未使用 | |||
14 | A | 外部触发差动信号+ (A) | 输入 | A, B是差分芯片（RS422差分）的A端和B端 |
| 15 | B | 外部触发差动信号- (B) | 输入 | |
| 16-21 | 未使用 | |||
表 2 J30J-04ZK 线路定义
J30J-04ZK | ||||
| PIN | 身份查验 | 说明 | 信号方向 | 其他 |
| A、B | 24 | 电源 | 输入 | 红色 |
| C、D | GND | 功率基准点 | GND | 黑色 |
电源接口：+24VDC ±10%；
外部触发信号：RS422 差分信号；
散热模式：散热风扇位于设备前端。
