主页 > 产品展示 > 1064nm激光测照器
型号：LDR80K2
LDR80K2激光指示器采用共孔径透镜发射和接收，它利用 LDA 泵浦的 Nd:YAG 晶体结合电光调 Q 技术方案，实现典型的 1064 纳米脉冲激光输出。LDR80K2 激光指示器单脉冲能量为 80 毫焦耳，光束发散角为 0.25 毫弧度。它采用自适应非温控技术，可立即启动工作。它亦可兼容安装并应用于机载平台上的小型光电吊舱、巡飞弹药和其他作战平台，实现对目标的连续测距和周期性照射。它是半主动激光制导实施中的重要激光设备。
项目 | 参数 |

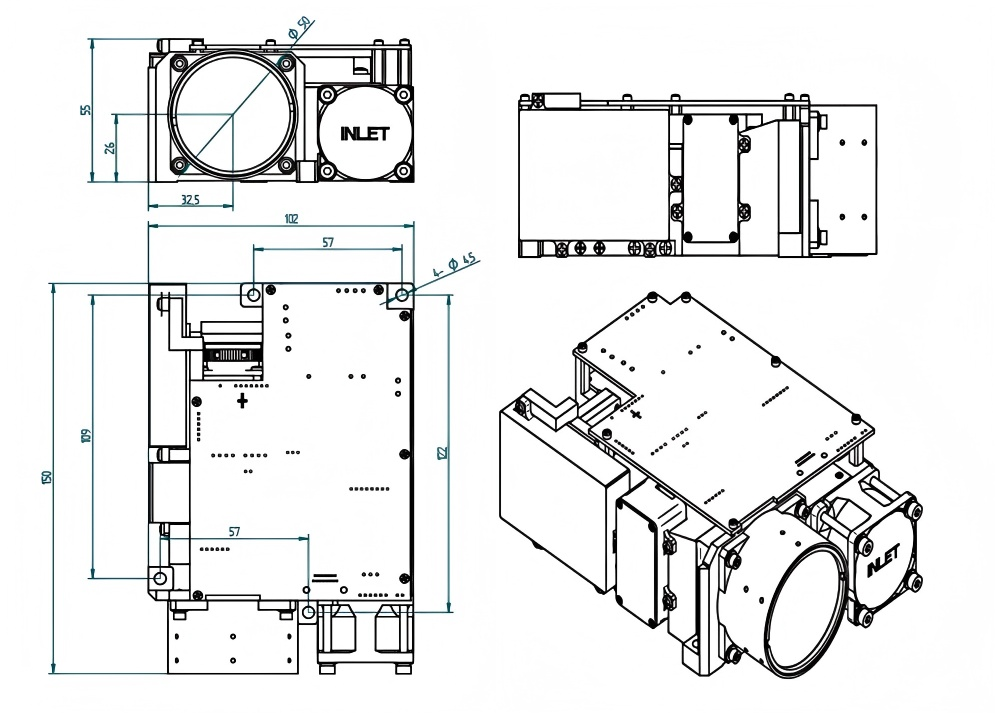

尺寸 | ≤150×102×55mm |
重量（不含盖） | ≤0.88kg |
激光波长 | 1064nm±1nm |
泵送模式 | 半导体侧泵（无放大级） |
照射频率 | 固定频率：45ms - 125ms（默认20Hz） |
触发模式 | 内同步照射、外同步照射（触发延时：304.0us±0.1us） |
输出能量 | ≥80mJ@20Hz |
最大照射距离 | ≥10km |
Q开关 | Electro - optical Q - switch |
脉冲宽度 | 10ns - 20ns |
光束发散角 | ≤0.25mrad |
能源不稳定度 | ≤8% |
辐照占空比 | 运行 60 秒，暂停 60 秒；共 2 个周期 |
电源 | DC 24V±4V |
功耗 | <60W（正常温度下待机电流：< 0.2A，峰值工作电流 < 5A） |
通信串口 | RS422 |
外部同步接口 | 3V差分电平芯片，RS422接口（外同步信号到激光发射延时：304.0us±0.1us） |
编码模式 | 精确频率编码、时间编码、伪随机编码 |
周期精度 | <±1us |
激光测距参数 | |
测距模式 | 范围为0 - 25Hz |
最大测距距离 | >20km（能见度25km，典型目标4x6m，目标反射率>20%） |
最小测距距离 | 300m |
测距精度 | ±5m |
高温、低温和湿热测试 | |
低温 | 工作温度: - 40°C |
储存温度: - 45°C | |
高温 | 工作温度: + 60°C |
储存温度: + 65°C | |
湿度 | 相对湿度: 95%±3% |
温度: + 35°C±2°C | |
储存时间: 72h | |
冲击测试 | |
波形 | 半正弦脉冲 |
峰值加速度 | 15g |
脉冲宽度 | 11ms |
振动反转 | 3 axes |
振动测试 | |
频率范围 | 5～16Hz单振幅位移：1.5mm |
16 - 200Hz（光学设备为16 - 60Hz）加速度：2.0g | |
单次扫描时间 | 12 min |
持续时间 | 纵轴：36分钟 |
温度循环测试 | |
温度范围 | -40℃~60℃ |
储存时间 | 1h. |
温度变化率 | 3℃/min |
循环 | 6 |
电气连接接口由连接器J30J-21ZKP和J30J-04ZK组成。接口定义如下：
表1 J30J-21ZKP接口定义
J30J-21ZKP | ||||
Pin | 功能 | 描述 | 方向 | 附注 |
1 | TX+ | RS422 Tx+ | Output | RS422 Communication Interface |
2 | TX- | RS422 Tx- | Output | |
3 | RX+ | RS422 Rx+ | Input | |
4 | RX- | RS422 Rx- | Input | |
5 | GND | RS422 Ground | GND | |
6 | EN+ | Power Enable | 24V Power Supply Enable Switch | |
7 | EN- | Power Enable | ||
8-13 | Empty | |||
14 | A | External Sync Differential+(A) | Input | A,B are the A and B outputs of the differential chip(RS422chip). |
| 15 | B | External Sync Differential-(B) | Input | |
| 16-21 | Empty | |||
表 2 J30J-04ZK 接口定义
J30J-04ZK | ||||
| PIN | 描述 | 方向 | 评论 | 描述 |
| A、B | 24V | 电源 | 输入 | 红色 |
| C、D | GND | 地面 | 输入 | 黑色 |
电源接口：+24VDC ±10%；
外部触发信号：RS422 差分信号；
散热模式：散热风扇位于设备前端。
