型号：LDR80K1
LDR80K1 型激光测距仪与目标指示器系统是一款集高精度目标指示、测距和激光编码指示于一体的前沿技术产品，其精心设计旨在满足高精度目标指示、测距和激光编码指示的需求。该系统能够轻松实现超长距离的精确测量，最大测距能力超过 10 千米。此外，它在目标指示方面表现出色，覆盖距离达 6000 米及以上。值得注意的是，LDR80K1 的设计充分考虑了轻量化因素，整机重量严格控制在 650 克以内。这使其保持了小巧便携的优势，同时不牺牲其稳定性和卓越性能。为了满足不同操作场景的多样化需求，该系统特别提供了从 0.3 至 1 微弧度（mrad）的可定制激光发散角度，具有高度的灵活性。此外，LDR80K1 激光测距仪和目标指示器系统严格遵循国际公认的行业标准，确保其在全球范围内具有广泛的适用性和高可靠性，有望成为追求高效和精确操作的专业人士的理想选择。
| 测距/目标指示参数 | |
| 激光测距和目标指示操作模式 | 立即投入工作 |
| 最大测距距离 | ≥10km (visibility 23km, target reflectivity 0.2, target size 2.3m x 2.3m) |
| 最小测距距离 | 300m |
| 测距精度 | ≤5m |
| 测距逻辑 | 3 目标 |
| 激光目标指示距离 | ≥6000m |
| 测距频率 | 1～20Hz |
| 目标指定频率 | 1～20Hz |
| 准确率（或测量成功率） | 98% |
| 连续测距时间 | 5min(1Hz)/1min (5Hz)/20S（20hz） |
| 连续激光目标指示时间 | 短周期激光目标标识： 单次照明的持续时间不少于 17 秒，间隔不超过 30 秒，并且连续照明 8 个周期。 长周期激光目标标识： 单次激光目标标识的持续时间不少于 60 秒。当再次启动激光目标标识时，间隔不超过 45 秒，并且能够连续激光目标标识 4 个周期。 在单次长周期或短周期目标标识之后，重新启动的间隔不超过 30 分钟。 |
| 编码 | 符合 MIL-STD-810F 的要求；具备用户自定义编码扩展功能。 |
| 激光编码图案 | 具备外部同步信号接收能力。精确的频率编码（八组预先存储的周期性编码格式）； 可定制的编码模式等。 |
| 编码精度 | ≤2.5μs |
| 激光参数 | |
| 激光类型 | LD 泵浦的 Nd:YAG 晶体 |
| 冷却方式 | 被动式冷却，无温度控制 |
| 激光波长 | 1064nm±3nm |
| 单脉冲能量 | ≥80mJ |
| 能量波动 | <10% （能量标准偏差/平均能量值×100%） - 小于 10% （能量标准偏差/平均能量值×100%） |
| 重复率 | 0～20Hz 可调节 - 0 ~ 20 Hz 可调节 |
| 脉冲宽度 | ≥15ns±5ns |
| 光束发散角 | ≤0.3mrad [定制 0.3mrad～1mrad] |
| 激光束轴不稳定性 | ≤0.05mrad |
| 激光启动时间 | 10s |
| 激光安全等级 | Class 4 |
| 环境适应性 | |
| 工作温度 | -40℃~55℃ |
| 储存温度 | -55℃~70℃ |
| 振动和冲击标准 | 符合 MIL-STD-810F 中对机载设备所规定的振动和冲击要求 |
| 电气参数 | |
| 电源电压 | 20～28VDC(typical 24 V) |
| 总功耗 | 待机功耗：≤ 5 W 平均功耗：≤ 80 W 峰值功耗：≤ 120 W |
| 通信接口 | RS422 (Standard) |
| 波特率 | 115200bit/s |
| 机械参数 | |
| 重量 | ≤700g |
| 尺寸（长×宽×高） | ≤117×97×53 |
| 安装基座与光轴不平行度 | 0.5mrad |

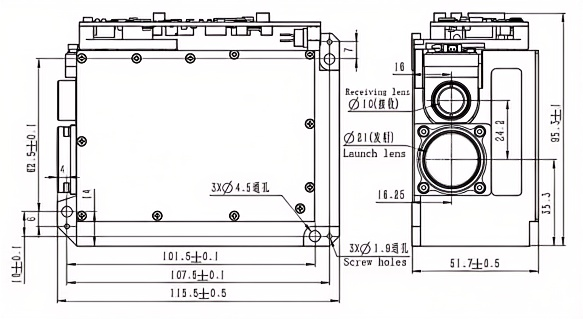

整体尺寸为≤117×97×53 毫米（长×宽×高）。机械接口如图 1 所示：
波特率：每秒 115200 位。激光测距目标指示器的插座型号为 J30J-15ZKP；光电系统端对应的插头型号为 J30J-15TJL（WL150A4）。
激光测距目标指示器的具体信号定义见表 1：
Pin | Signal Definition | Input/Output | Description | Remarks |
1 | +24V | Input | The power supply characteristics meet the relevant requirements ofMIL- STD-810F. | Power supply |
2 | +24V | |||
3 | +24V | |||
4 | +24V_GND | |||
5 | +24V_GND | |||
6 | +24V_GND | |||
7 | Power-on control + | Input\Output | See the requirements for the power-on control section for details. | I/O control |
8 | Power-on control - | |||
9 | RS422_RX+ | Input\Output | The signal level and drive capability meet the RS422 interface standard. Characteristic impedance: 120Ω . | The transmit/receive pin definitions correspond to the laser rangefinder target designator itself. |
10 | RS422_RX- | |||
11 | RS422_TX+ | |||
12 | RS422_TX- | |||
13 | RS422_GND | |||
14 | External synchronization control signal + |
Input | The signal level and drive capability comply with the RS422 interface standard. | External synchronization signal for controlling laser encoding. |
15 | External synchronization control signal - |
