100mJ激光测距仪和激光目标指示器100

产品详情

产品描述

型号：LR100

LR100 激光目标指示器是一款可以满足远距离测距的高精度产品，最大测距能力超过 30千米，测距精度为5米，由激光发射单元、激光接收与测距单元、激光驱动源以及控制与通信单元组成。其主要功能包括激光测距和激光指示器。此外，它还具备光电隔离信号触发以及外部触发功能。

产品参数

技术参数
项目	参数
激光波长	1064nm±1nm
泵送模式	半导体侧泵（无放大级）
照射频率	准码45ms—125ms（校验码20Hz）
触发方式	内部触发和外部触发（触发延迟：304us+-1us）
输出能量	≥100mJ@20Hz
最大照射距离	≥12km
Q开关模式	electro-optical Q switching
脉冲宽度	10ns ~ 20ns
光束发散角	采用0.15mrad（验收方法采用孔洞法，孔洞与无孔洞的比例不小于86.5%）
脉冲能量稳定性	≤8%(RMS)
辐照工作周期	工作90秒，间隔60秒；4个周期（常温或低温），1个周期（高温600摄氏度）
电源	DC 24V±4V
功耗	<240W（常温待机电流：<2A，峰值工作电流<10A，高低温待机电流<3.5A）
通信串口	RS422
外部触发接口	3V差分电平驱动，RS422接口（从触发信号到激光输出的延迟时间为304us+/-1us）
编码模式	精确频率编码、时间编码、伪随机编码
使用精度	<+-1us
激光测距参数
测距模式	0~5hz ranging
最大测量距离	>30km（20km可见度，2.3x2.3m典型目标，目标反射率>20%）
最小测量距离	300m
测距精度	±5m
环境适应性
低温	工作温度: -40C
	储存温度: -45℃
高温	工作温度: + 60C
	工作温度: +65℃ .
湿度	相对湿度: 95%±3%;
	温度: +35℃±2℃
	保存时间: 72h.
尺寸	≤282.2X173X87
重量	≤3.1kg
影响
冲击波形	半正弦脉冲
峰值加速度	10g
脉冲宽度	11ms
冲击次数	在垂直轴向方向上 3 个单位
振动
频率范围	5～16Hz单幅位移：1.5mm
	16～200Hz（光学设备16～60Hz）加速度：1.5g
一次扫描时间	12分钟
期间	垂直轴向 36分钟

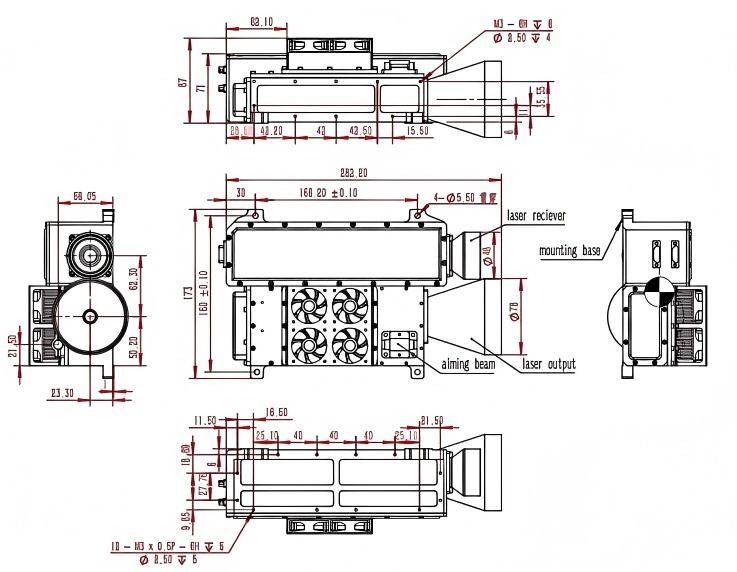

机械尺寸（mm）


通信接口

电气连接方式为 J30J-21ZKP 和 J30J-04ZK 这两种连接器，电缆定义如下：

表 1 J30J-21ZKP 接口定义

J30J-21ZKP
Pin	识别	说明	信号方向	附注
1	TX+	RS422 sending end +	Output	RS422 Communication Interface
2	TX-	RS422 sending end -	Output
3	RX+	RS422 receiving end +	Input
4	RX-	RS422 receiving end -	Input
5	GND	RS422 reference ground	GND
6	EN+	Power supply enable end		24V Power Supply Enable Switch
7	EN-	Power supply enable end		24V Power Supply Enable Switch
8-13		Not used
14	A	External trigger differential signal + (A)	Input	A, B are the AandBendsofdifferential chip(RS422differential)
15	B	External trigger differential signal + (B)	Input
16-21		Not used

表 2 J30J-04ZK 接口定义

J30J-04ZK
PIN	描述	方向	评论	描述
A、B	24V	电源	输入	红色
C、D	GND	功率参考点	GND	黑色

电源接口：+24 伏直流电 ±10%；

外部触发电平：RS422 差分电平；

制冷模式：外壳顶部的冷却风扇开启；

产品资料下载

LR100.pdf
