主页 > 产品展示 > 1064nm激光测照器
型号：LR100K30
LR100K30单镜头激光目标指示器采用了独特的光源设计，有结构紧凑，测距远，输出高等特点。在仅为270X110X90的结构尺寸下实现了高达 100 毫焦耳的激光输出，脉冲宽度大于 10 纳秒，初始激光发散角比传统产品小 50%。该发射器采用了收发一体的共口径设计，结构紧凑，可应用于光电吊舱、车载激光目标指示器测距及其他应用场景。
| 项目 | 绩效指标 | ||||
| 模型 | LR100K30 | ||||
| 激光类型 | NdYAG | ||||
| 激光波长 | 1.064 μm± 1μm | ||||
| 脉冲能量 | ≥100mJ | ||||
| 相邻脉冲能量波动范围 | ≤5% | ||||
| 激光等级（根据 IEC 60825-1 Ed 1.2 2007-03） | Class 4 | ||||
| 接收和发射共用孔径 | 71mm | ||||
| 照射频率 | 0~25Hz | ||||
| 测距频率 | 0~25Hz | ||||
| 激光编码精度 | ＜1.5us | ||||
| 脉冲宽度 | 10~15纳秒 | ||||
| 光束发散 | ＜0.25mrad | ||||
| 光束形状 | 正方形 | ||||
| 接触时间 | 长期接触 | 2分钟 | |||
| 紧急暴露 | 40秒 | ||||
| 开机准备时间 | 正常温度 | <30秒 | |||
| 高温 | <30秒 | ||||
| 低温 | <60秒 | ||||
| 测量范围 | 大靶（4m×6m) | ≥30000米 | |||
| （反射率30%；能见度≥8km。） | |||||
| 北约物镜(2.3m×2.3m) | ≥23000米 | ||||
| 人物(0.5米×1.7米) | ≥16000米 | ||||
| 无人机(0.2m×0.3m) | ≥12000米 | ||||
| 测距精度 | ±2米 | ||||
| 解决 | 1米 | ||||
| 准确率 | 98% | ||||
| 误报率 | 2% | ||||
| 多目标识别 | 3个目标 | ||||
| 多目标范围逻辑 | 可选，目标间隔150米 | ||||
| 连续测距时间 | ≥10分钟，休息30秒 | ||||
| 绝缘电阻 | 环境条件 | 标准大气条件 | |||
| 绝缘电阻 | ≥20MΩ | ||||
| 兆欧表输出电压 | 100V | ||||
| 使用寿命 | ≥200万次 | ||||
| 工作温度 | -40℃～+60℃ | ||||
| 储存温度 | -50℃～+65℃ | ||||
| 电源电压 | 电压范围DC18V～36V，电源特性满足GJB181B-2012中对于电气设备所规定的相关要求 | ||||
| 电力浪费 | 待机功耗 | 48W | |||
| 平均功耗 | 160W | ||||
| 峰值功耗 | 240W | ||||
| 重量 | ≤2300G | ||||

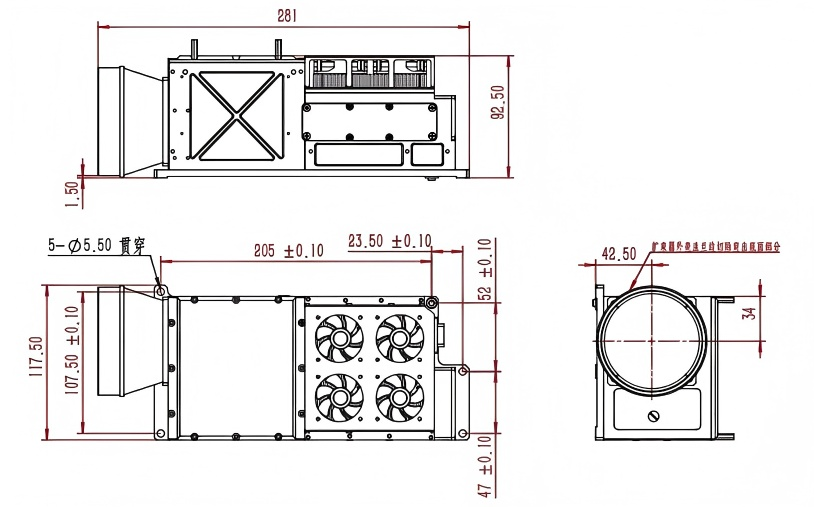

| 尺寸（长×宽×高） | ≤270X110X90MM | ||||
| 数据接口 | RS422 | ||||
| 电气接口 | J30JM1-37ZKP29 | ||||
| 防震 | 通用低限完整性振动试验（GJB150.16A-2009） | ||||
| 抗冲击性 | 75g/6ms | ||||
| 防护等级 | IP67 | ||||
| 电磁兼容性（EMC） | CE/FCC认证 CE/FCC | ||||
| 环保 | RoHS2.0 | ||||
电气连接方式为 J30J-21ZKP 和 J30J-04ZK 这两种连接器，电缆定义如下：
表 1 J30J-21ZKP 接口定义
| J30J-21ZKP | ||||
Pin | 识别 | 说明 | 信号方向 | 附注 |
1 | TX+ | RS422 sending end + | Output | RS422 Communication Interface |
2 | TX- | RS422 sending end - | Output | |
3 | RX+ | RS422 receiving end + | Input | |
4 | RX- | RS422 receiving end - | Input | |
5 | GND | RS422 reference ground | GND | |
6 | EN+ | Power supply enable end | 24V Power Supply Enable Switch | |
7 | EN- | Power supply enable end | ||
| 8-13 | Not used | |||
| 14 | A | External trigger differential signal + (A) | Input | A, B are the AandBendsofdifferential chip(RS422differential) |
| 15 | B | External trigger differential signal + (B) | Input | |
| 16-21 | Not used | |||
表 2 J30J-04ZK 接口定义
J30J-04ZK | ||||
| PIN | 描述 | 方向 | 评论 | 描述 |
| A、B | 24V | 电源 | 输入 | 红色 |
| C、D | GND | 功率参考点 | GND | 黑色 |
