100 mJ同口径收发一体化激光测距仪及目标指示器100K1

产品详情

产品描述

型号：LR100K1

100 毫焦耳共口径激光测距仪及目标指示器是一款高性能光学设备，专为精确瞄准和距离测量应用而设计。其具备 100 毫焦耳的激光脉冲能量，具有出色的测距和目标指示功能。光束发散角：≤0.15 mrad，确保光束窄而聚焦，从而实现精确瞄准。重量仅为 1600g，易于集成到各种平台。该款激光测距仪和目标指示器广泛应用于航空、地面照明以及其他需要高精度测距和目标指示的应用领域。

产品参数

项目	参数
尺寸	≤230×130×96mm
重量（不含盖）	≤1.5kg
波长	1064nm±1nm
泵送模式	半导体侧泵
照射频率	固定频率45ms ～ 125ms（默认20Hz）
触发模式	内同步照射、外同步照射（触发延时：304.0us±0.1us）
输出能量	≥100mJ@20Hz
最大照射距离	≥12km
Q开关	光电Q开关
脉冲宽度	10nsto20ns
光束发散	≤0.15mrad（验收方法采用孔拟合，孔前后能量比不小于86.5%）
能源不稳定	≤8%（有效值）
激光照射周期	工作90秒，暂停60秒；4个循环（常温或低温）；1个循环（高温）
电源	直流24V±4V
功耗	<60W（常温待机电流<0.2A，峰值工作电流<5A）
通信串口	RS422
外部同步接口	3V差分逻辑电平芯片，RS422接口（从外部同步信号到发光延时304.0us±0.1us）
编码模式	精确频率编码、时间编码、伪随机编码
周期精度	<±1us
测距模式	测距模式 0~25 Hz
最大测距距离	最大测距距离≥30公里（45公里可见度，4x6米典型目标，目标反射率>20%）
最小测距距离	300米
测距精度	±5米
低温	工作温度：-40°C
低温	工作温度：-40°C
	储存温度：-45°C
高温	工作温度：+60°C
	储存温度：+65°C
湿度	相对湿度：95%±3%
	温度：+35℃±2℃
	储存时间：72小时
波形	半正弦脉冲
峰值加速度	10克
脉冲宽度	11毫秒
振动反转	3-axis
频率范围	频率范围：516Hz 单振幅位移：1.5mm
频率范围	频率范围：516Hz 单振幅位移：1.5mm
单次扫描时长	频率范围：16200Hz（光学设备为1660Hz），加速度：1.5g
期间
温度范围	-40℃~60℃
储存时间	1小时。
温度变化率	3℃/min
周期	6

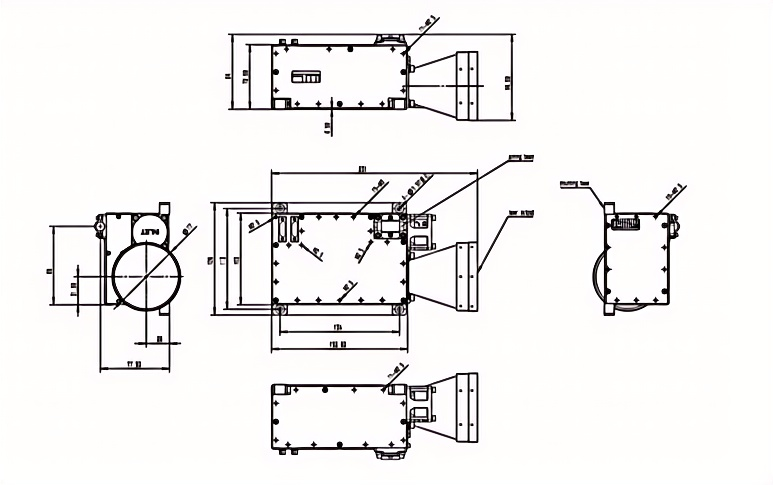

机械尺寸（mm）

100K1 图纸.png

通信接口

电气连接方式为 J30J-21ZKP 和 J30J-04ZK 这两种连接器，电缆定义如下：

表 1 J30J-21ZKP 接口定义

J30J-21ZKP
Pin	Functionality	Description	Direction	Remarks
1	TX+	RS422 Tx+	Output	RS422 Communication Interface
2	TX-	RS422 Tx-	Output
3	RX+	RS422 Rx+	Input
4	RX-	RS422 Rx-	Input
5	GND	RS422 Ground	GND
6	EN+	Power Enable		24V Power Supply Enable Switch
7	EN-	Power Enable
8-13		Empty
14	A	External Sync Differential+(A)	Input	A,B are the A and B outputs of the differential chip(RS422 chip).
15	B	External Sync Differential-(B)	Input
16-21		Empty

表 2 J30J-04ZK 接口定义

J30J-04ZK
Pin	Description	Direction	Remarks	Description
A 、B	24V	Power Supply	Input	Red
C 、D	GND	Ground	Input	Black

电源接口：+24 伏直流电 ±10%；

外部触发电平：RS422 差分电平；

制冷模式：外壳顶部的冷却风扇开启；
